유도가열 전원장치 회로 방식 및 인버터 구조 설명

유도가열(Induction Heating)은 고주파 전류를 이용하여 금속 내부에 와전류를 발생시키고, 이를 통해 비접촉 방식으로 가열하는 기술입니다. 유도가열 전원장치는 공진회로와 인버터 방식에 따라 성능과 효율이 크게 달라집니다.

1. 유도가열 시스템 기본 구성

• 컨버터 (Rectifier) : 교류 → 직류 변환
• 평활회로 (DC Link) : 전압 안정화
• 인버터 (Inverter) : 고주파 전력 변환
• 매칭트랜스 (M/T) : 임피던스 매칭
• 공진회로 (Resonant Circuit) : 에너지 전달 효율 극대화
• 가열코일 : 금속 가열

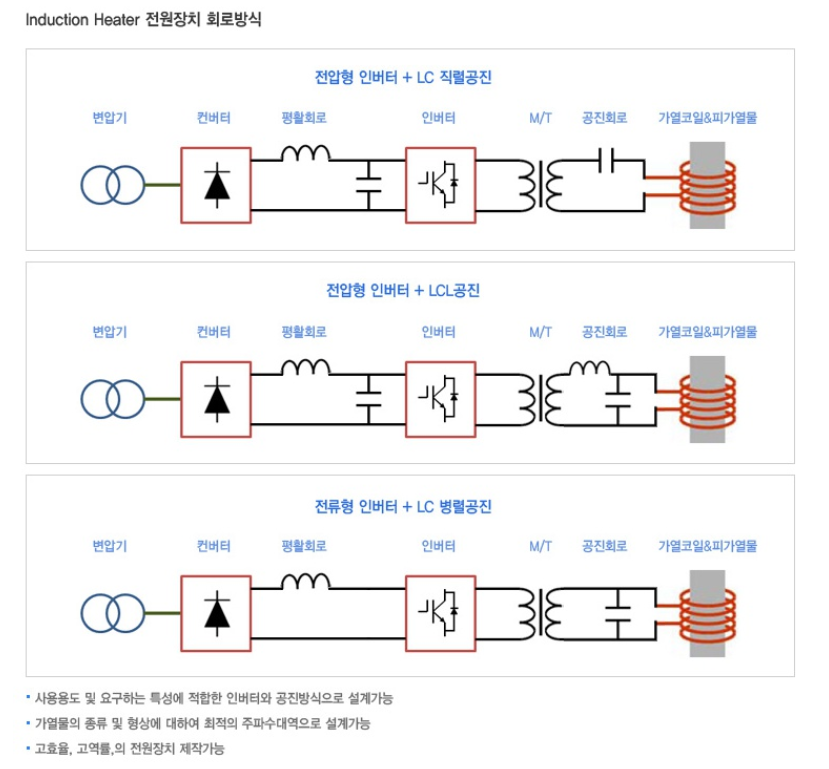

2. 공진 방식에 따른 회로 구조

① 전압형 인버터 + LC 직렬 공진

코일과 캐패시터가 직렬로 연결된 구조로 공진 시 큰 전류가 흐르며 강력한 가열이 가능합니다.

• 고출력, 고온 가열
• 빠른 가열 속도
• 용해 및 단조 공정 적합
• 무부하 시 과전압 위험

② 전압형 인버터 + LCL 공진

LC 구조에 인덕터가 추가된 형태로 안정성과 제어성이 향상된 구조입니다.

• 부하 변화 대응 우수
• 출력 안정성 높음
• 산업용 범용 장비 적합
• 회로 구조 복잡

③ 전류형 인버터 + LC 병렬 공진

코일과 캐패시터가 병렬 연결된 구조로 안정성이 뛰어난 방식입니다.

• 무부하 안정성 우수
• 과부하 보호 성능 우수
• 연속 공정 적합
• 출력 밀도 낮음

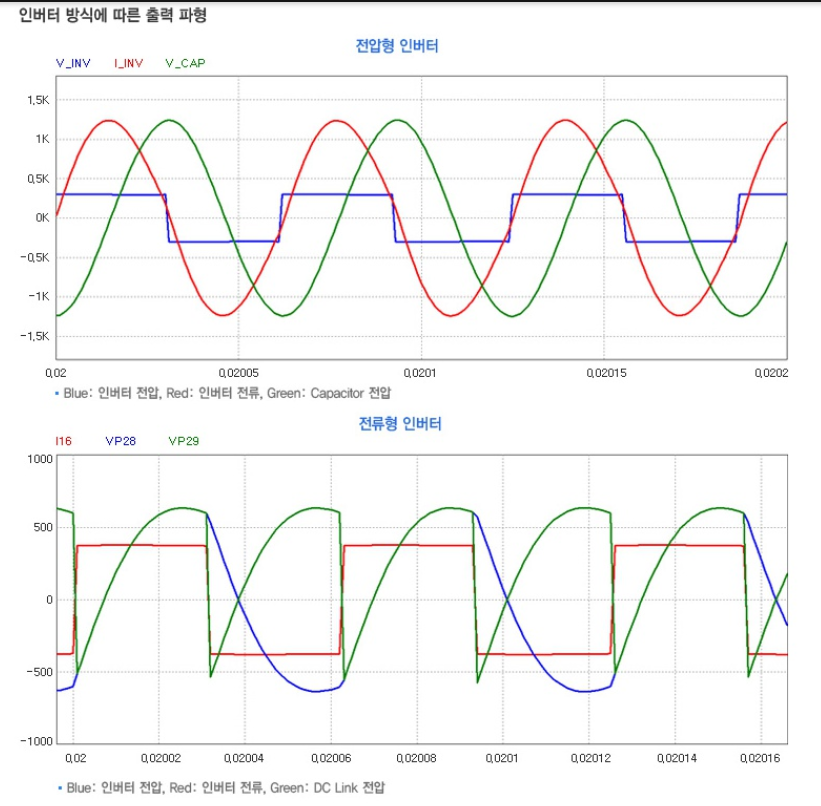

3. 인버터 방식에 따른 출력 파형

전압형 인버터

• 출력 전압 : 사각파
• 공진회로 : 정현파 전류
• 특징 : 높은 출력, 고효율

전류형 인버터

• 출력 전류 : 구형파
• 공진회로 : 정현파 전압
• 특징 : 안정성 및 보호 우수

4. 회로 방식 비교

5. 결론
