유도가열
열처리 (Induction Heat Treatment)

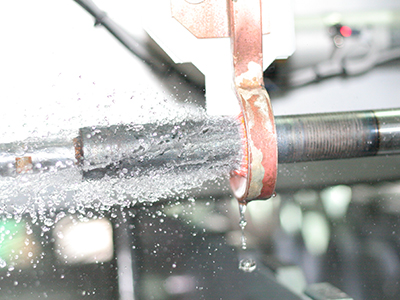

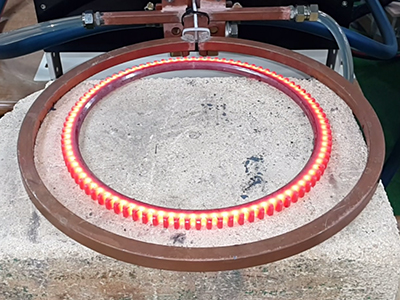

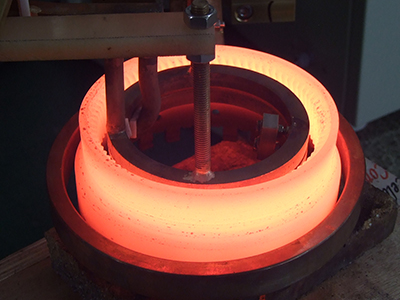

유도가열을 이용한 열처리(Induction Heat Treatment) 시스템은 전자기 유도(Electromagnetic Induction) 원리를 활용하여 금속 표면을 비접촉 방식으로 가열한 후, 급속 냉각(Quenching)을 통해 표면 경화층을 형성하는 고효율 금속 열처리 기술입니다.

기존 열처리 방식 대비 높은 정밀도와 효율성을 제공하며, 자동차 부품, 기계 부품, 금속 가공 산업 등 다양한 분야에서 활용되고 있습니다.

◽ 고주파 유도가열 방식 적용
-> 금속 표면을 선택적으로 가열하여 내마모성이 우수한 경화층 형성
◽ 높은 에너지 효율 및 생산성 향상
-> 필요 부위만 가열하는 방식으로 에너지 손실이 적고, 가열 속도가 빨라 작업 시간이 단축됨
◽ 국부 가열 및 정밀 제어 가능
-> 유도가열 주파수 조절을 통해 경화 깊이(Hardening Depth)를 정밀하게 제어 가능
◽ 제품 품질 향상
-> 급속 가열 및 냉각으로 산화(Scale) 및 열변형(Distortion)이 최소화되어 품질 안정성 확보
◽ 자동화 공정 적용 용이
-> 로봇 및 자동화 설비와 연계하여 일관된 품질과 대량 생산 대응 가능

고주파 유도가열 열처리 설비는 다음과 같은 주요 구성 요소로 이루어집니다.

◽ 전원장치 (Induction Heating Generator) :
-> 고주파 전류를 생성하여 유도가열에 필요한 에너지를 공급하는 핵심 장치
◽ CT-BOX (Current Transformer / 전력변환기) :
-> 전원장치와 가열코일 사이에서 전류를 효율적으로 전달하고 손실을 최소화하는 장치
◽ 가열코일 (Work Coil) :
-> 금속 표면에 유도전류를 발생시켜 가열을 수행하는 핵심 부품(형상에 맞게 설계)
◽ 냉각기 (Cooling System / Chiller) :
-> 전원장치 및 코일의 발열을 제어하여 장비 안정성과 수명을 유지
◽ HF 케이블 (High Frequency Cable) :
-> 고주파 전력을 안정적으로 전달하는 전용 케이블
◽ OP-BOX (Operation Control Panel) :
-> 온도, 출력, 시간 등을 제어하는 조작 및 제어 장치

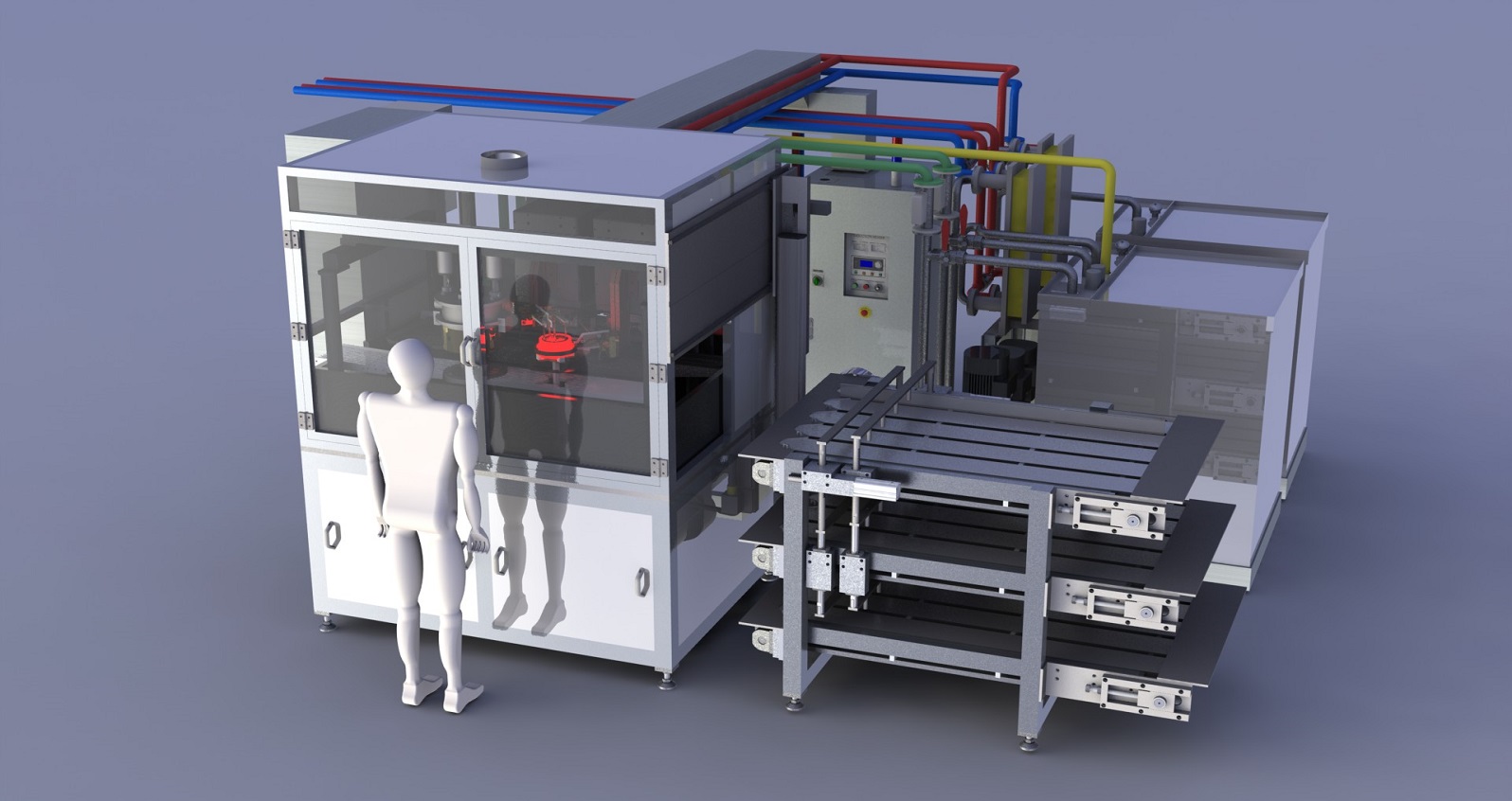

◽ 기계 설비 (Automation System) :
-> 이송, 회전, 냉각(Quenching) 등 열처리 공정을 자동으로 수행하는 기계 시스템
